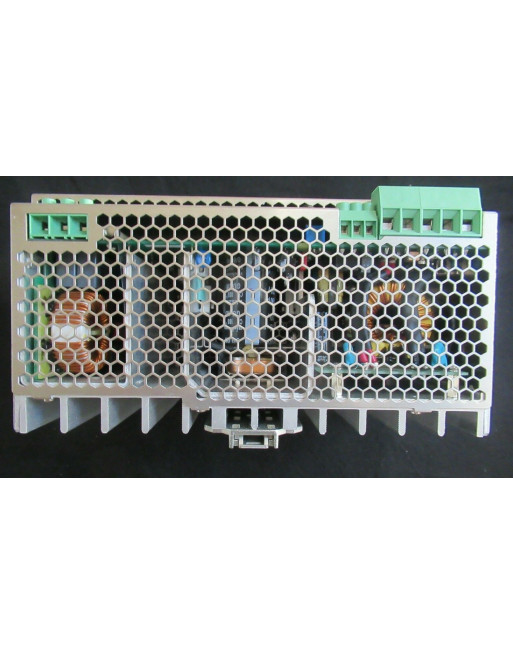

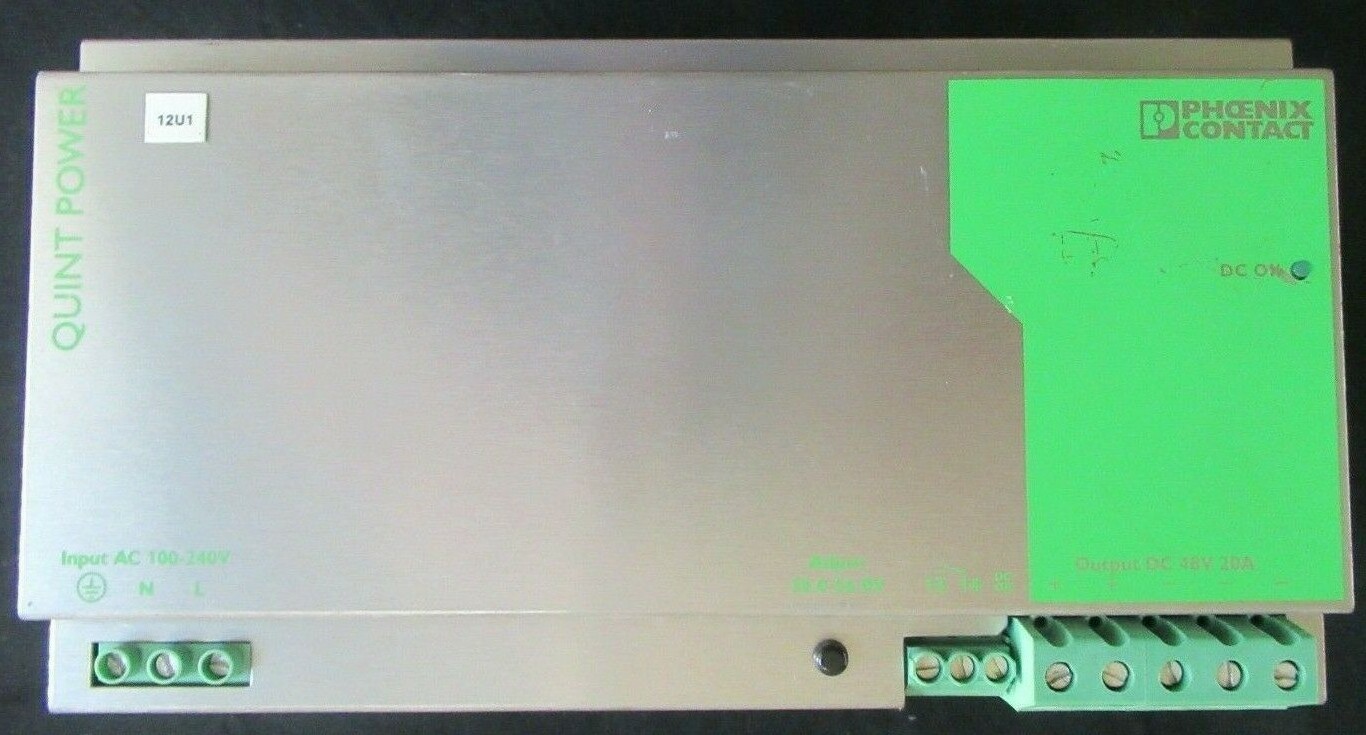

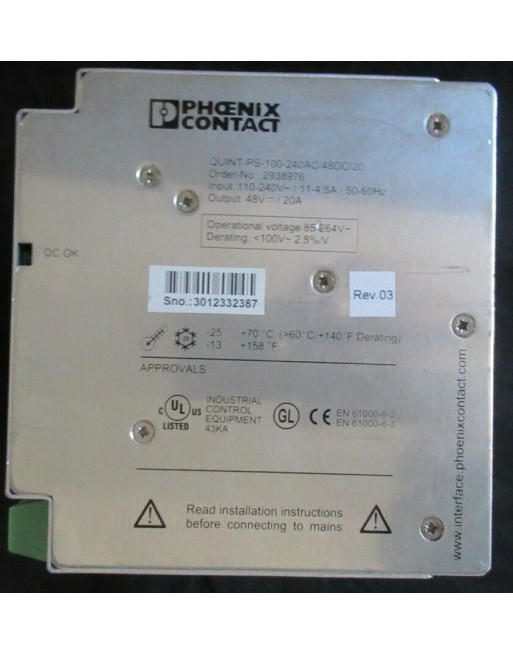

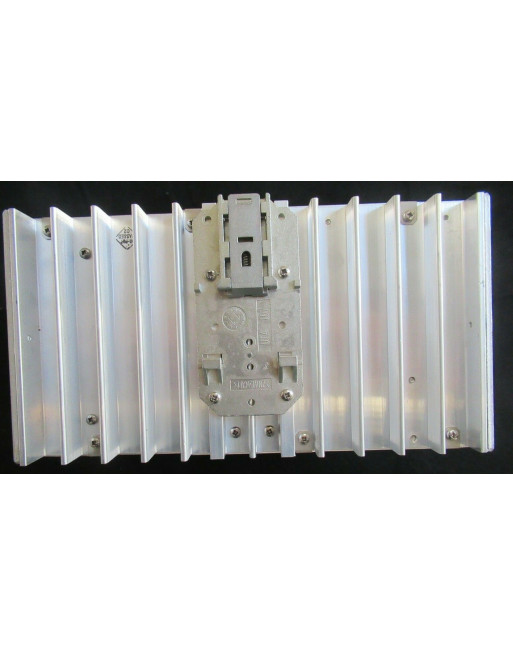

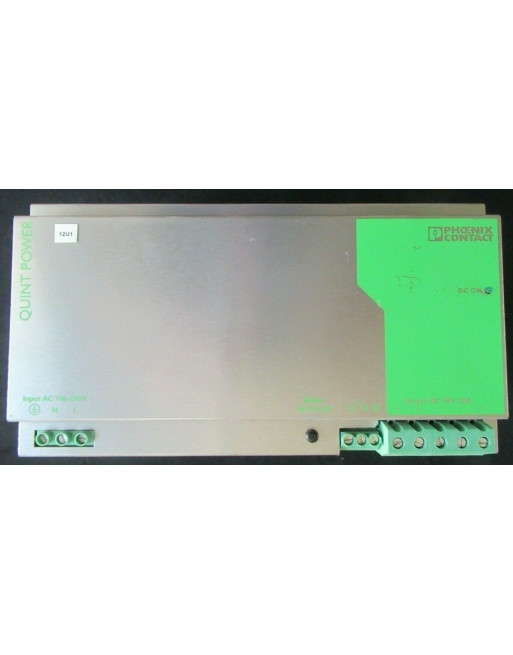

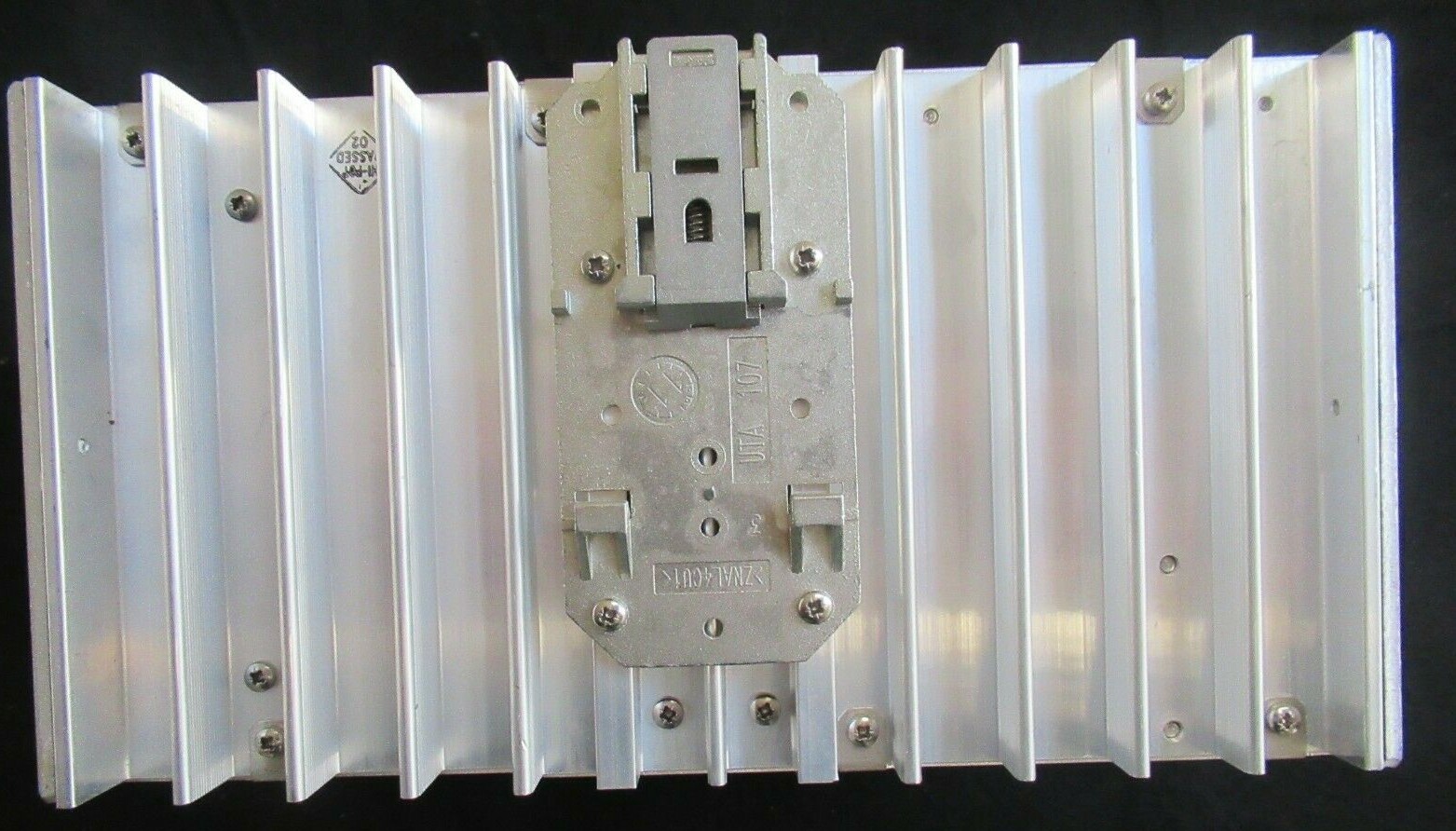

PHOENIX CONTACT QUINT-PS-100-240AC/48DC/20 ALIMENTATION DECOUPAGE PRIMAIRE

En stock 1 Article Référence 376189918096
449,00 €
359,20 €
TTC
Ajouter au panier
Partagez sur
Facebook Twitter Pinterest
🚚 Livraison Gros Électroménagers
Livraison disponible uniquement autour de Romagnieu 38480 : Chambéry, Annecy, Grenoble.
✔ Contactez-nous pour plus d'informations
✔ Retrait possible en magasin (9h–17h, lun–ven)
📦 Livraison Autres Produits
Livraison disponible partout en France et dans l’Union Européenne via :
• Mondial Relay
• UPS
• Colissimo
• Lettre Suivie (petits articles)
• Palette BMV (produits volumineux)

Délais indicatifs : 2 à 5 jours selon transporteur.
PHOENIX CONTACT QUINT-PS-100-240AC/48DC/20 ALIMENTATION A DECOUPAGE PRIMAIRE  #

QUINT POWER est l'alimentation DC puissante de 60 – 960 watts pour une utilisation universelle. C'est ce que garantissent une plage de tension étendue, des versions monophasées et triphasées et un ensemble d'homologations internationales inégalé. QUINT POWER est synonyme de sécurité en matière d'alimentation : des condensateurs largement dimensionnés assurent une protection contre les microcoupures pendant plus de 20 ms en pleine charge. Tous les appareils triphasés conservent une puissance de sortie intacte, même en cas de défaillance prolongée d'une phase. La réserve de puissance Power Boost permet le démarrage de charges à courant d'enclenchement élevé et assure un déclenchement fiable des fusibles. Un système de surveillance préventive du fonctionnement diagnostique les états de dysfonctionnement éventuels et réduit la durée des arrêts de votre installation. Une sortie transistor active et un contact à relais indépendant du potentiel permettent une surveillance à distance. Tous les appareils sont protégés contre les marches à vide et les courts-circuits et sont disponibles avec une tension de sortie réglable de 12, 24 et 48 V DC pour des courants de sortie de 2,5, 5, 10, 20, 30 et 40 A. La vaste gamme de produits est complétée par des alimentations pour l'utilisation en zone Ex 2, des solutions secourues, des alimentations AS-i et une diode Quint.

Courant de sortie (max.)20 A
Courant de sortie (max.) - arrondi20 A
Nombre de sorties1 x
Connexionborne à vis
Référence fabricant2938976
TypeQUINT-PS-100-240AC/48DC/20
Tension d'entrée (max.)264 V/AC
Tension d'entrée (min.)85 V/AC
Tension de sortie maximale56 V/DC
Tension de sortie minimale30 V/DC
Tension de sortie (nom.)48 V/DC




Fonctionnement AC
Plage de tension nominale d'entrée110 V AC ... 240 V AC (Derating <100 V AC : 2,5 % / V)
Plage de tension d'entrée85 V AC ... 264 V AC
90 V DC ... 350 V DC
Plage de tension d'entrée AC85 V AC ... 264 V AC
Plage de tension d'entrée DC90 V DC ... 350 V DC
Type de tension de la tension d'alimentationAC/DC
Choc de courant d'enclenchement< 15 A (typique)
Intégrale de courant d'appel (I2t)3,2 A2s
Plage de fréquence AC45 Hz ... 65 Hz
Plage de fréquence DC0 Hz
Durée de pontage en cas de panne de courant> 20 ms (120 V AC)
> 20 ms (230 V AC)
Courant absorbéenv. 11 A (120 V AC)
4,5 A (230 V AC)
Consommation nominale1048 W
Circuit de protectionProtection contre les transitoires; Varistance
Temps d'enclenchement typique< 1 s
Fusible d'entrée20 A (rapide, interne)
Sélection du fusible approprié pour la protection d'entrée16 A ... 25 A (Caractéristique B, C, D, K)
Données de sortie
Rendement> 92 % (à 230 V AC et aux valeurs nominales)
Tension de sortie nominale48 V DC ±1 %
Plage de réglage de la tension de sortie (USet)30 V DC ... 56 V DC (> 48 V DC, constante de puissance limitée)
Courant nominal de sortie (IN)20 A (-25 °C ... 60 °C)
POWER BOOST (IBoost)22,5 A (< 40 °C permanent)
Derating60 °C ... 70 °C (2,5 % / K)
Résistance à l'alimentation de retour60 V DC
Protection contre la surtension à la sortie (OVP)≤ 60 V DC
Charge capacitive max.Illimité
Limitation de courant activeenv. IBOOST = 22,5 A (en cas de court-circuit)
Tolérance de réglage< 1 % (modification charge statique 10 % ... 90 %)
< 2 % (modification charge dynamique 10 % ... 90 %)
< 0,1 % (modification tension d'entrée ±10 %)
Ondulation résiduelle< 25 mVCC (pour les valeurs nominales)
Puissance de sortie960 W
Pointes de commutation charge nominale< 30 mVCC (20 MHz)
Puissance dissipée à vide maximale28 W
Puissance dissipée charge nominale max.80 W
Temps d'établissement< 2 ms (UOUT (10 % ... 90 %))
Montage en parallèle autoriséoui, pour la redondance et l'augmentation de la puissance
Connectabilité en sérieoui
Signal: DC-OK, active
Description de la sortieUOUT > 0,9 x UN: Signal « high »
Tension de commutation maximale≤ 24 V
Tension de sortie+ 24 V DC
Courant d'enclenchement maximal≤ 20 mA
Courant de charge permanent≤ 20 mA
Signal: DC-OK, sans potentiel
Description de la sortieContact de relais, UOUT > 0,9 x UN : contact fermé
Tension de commutation maximale≤ 30 V AC/DC
Courant d'enclenchement maximal≤ 1 A
Courant de charge permanent≤ 1 A
